Printec-DS stabilisce ancora una volta nuovi standard nella tecnologia e flessibilità dei sistemi di tastiera a corsa lunga di alta qualità, variabile, a prova di polvere e schizzi.

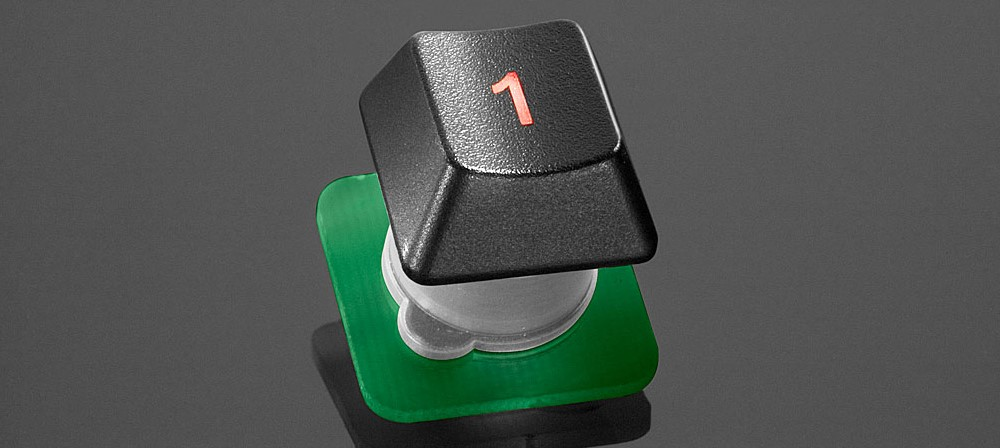

Pulsante a corsa lunga

Standard tecnologici: le nostre chiavi a corsa lunga

Printec-DS stabilisce ancora una volta nuovi standard nella tecnologia e flessibilità dei sistemi di tastiera a corsa lunga di alta qualità, variabile, a prova di polvere e schizzi. Progettato per un'ampia varietà di usi in condizioni ambientali particolarmente difficili.

I nostri sistemi di tastiera orientati alla pratica sono dotati di protezione completa contro polvere e spruzzi d'acqua secondo la classe di protezione IP65. Ciò significa che tutti i punti di contatto e gli elementi di guida sono completamente protetti da polvere e acqua. Ciò garantisce un funzionamento sicuro della tastiera in ogni momento e impedisce che i tasti si inceppino a causa della contaminazione degli elementi di guida.

I sistemi di tastiera a prova di polvere e schizzi che forniamo hanno una cosa in comune, nonostante le differenze meccaniche: la tecnologia di contatto che è stata provata e testata per oltre 35 anni e che abbiamo contribuito a sviluppare: il circuito stampato con punti di contatto rivestiti in carbonio è dotato di ponti d'argento di alta qualità per l'attraversamento delle tracce del conduttore. In tutti i casi la gomma siliconica conduttiva chiude il contatto. La funzione della molla viene rilevata dalla "cupola in silicone per interruttori" sviluppata da noi e collaudata attraverso milioni di commutazioni - una cosa ovvia per uno dei pionieri di questa tecnologia!



Varianti e possibili utilizzi

Tutti i nostri pulsanti a corsa lunga sono stati sviluppati da noi nel corso degli anni e sono stati testati nelle condizioni più difficili. Oltre 35 anni di know-how ed entusiasmo tecnologico confluiscono nei nostri interruttori a corsa lunga. Non ci fermiamo ai nostri progressi, ma continuiamo a sviluppare la nostra competenza principale dei pulsanti a corsa lunga. Nel corso dei decenni sono emerse diverse varianti per diverse serie di tastiere e modelli successivi:

Con l'interruttore W, progettato per reti da 19 mm, inizia il nostro sviluppo interno nel campo della tecnologia a corsa lunga. Questo è seguito dallo switch W16, che è simile al suo predecessore, ma è adatto per tastiere ancora più compatte ed è integrato in un 16mm. Lo switch S8 è stato un altro importante passo evolutivo per i nostri sistemi di tastiera ed è ancora utilizzato più frequentemente oggi. L'interruttore S9 è il successore del nostro ultimo interruttore a corsa lunga.

I nostri pulsanti a corsa lunga sono progettati come singoli interruttori, il che significa che le disposizioni dei pulsanti specifiche del cliente possono essere create rapidamente e facilmente. Le nostre tastiere e tastiere possono essere configurate in qualsiasi modo e sono interessanti per i nostri prodotti standard, grandi ordini e piccole serie.

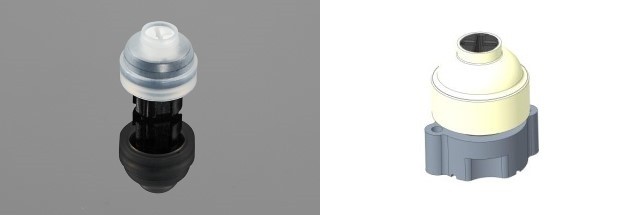

Tipo di interruttore W16

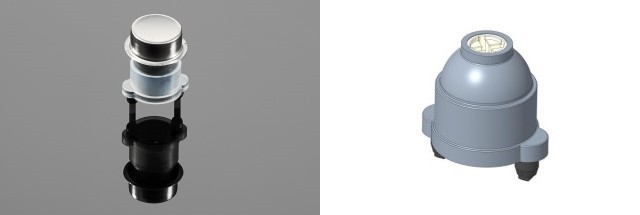

Tipo di interruttore S8

Tipo di interruttore "S9" - il nostro prodotto di punta attuale

Esteriormente, le tastiere dotate di questo interruttore non differiscono dalle tastiere aperte convenzionali. Il segreto sta nell'interruttore. Non solo i contatti, ma anche gli elementi guida chiave sono a prova di polvere e schizzi. Grazie al suo design, l'S9 può essere utilizzato in modo molto universale e flessibile. L'uso di copritasti standard DS consente quasi tutti i design della tastiera. La facilità d'uso è equivalente a quella di una tastiera di scrittura di alta qualità. Per quantità maggiori, l'uso di tappetini sigillanti e di azionamento autonomi al posto delle singole membrane offre il vantaggio di tempi di assemblaggio più brevi con costi di investimento relativamente bassi. Se il numero di pezzi giustifica l'investimento in uno speciale strumento di stampaggio a iniezione, è necessario prima controllare la produzione di una piastra guida chiave completa. Ci si può quindi aspettare una notevole riduzione dei costi di produzione.

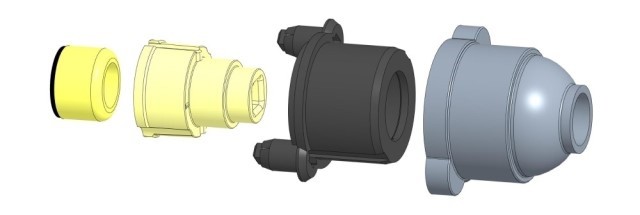

Struttura dell'interruttore

Tipo di interruttore S9

Dati meccanici ed elettrici

  • Forza di azionamento: 0,8 N ± 0,2
  • Corsa di azionamento: 3 mm ± 0,2
  • Fuori corsa: circa 0,5 mm
  • Durata della vita: min. 1 milione di cicli di commutazione
  • Matrice: specifica del cliente
  • Carico del contatto: <30 V / 10 mA
  • Resistenza del volume: <150 Ohm
  • Tempo di rimbalzo: <5 ms
  • Temperatura di esercizio: da -20 ° C a + 80 ° C
  • Classe di protezione: IP 65
